RTM注膠機

實驗室小型RTM注射機

實驗室小型RTM注射機

實驗室小型雙組份RTM注射機工作原理:将樹脂、固化劑分别加入設備的樹脂罐和固化劑罐中,按設定的溫度對其進行加熱。同時開啓攪拌裝置對原料進行攪拌,開啓真空泵組對原料進行真空負壓除氣泡處理。 經預處理完成……

立即咨詢立即咨詢

咨詢電話 :13925584641

微信:JN13925584641郵箱:3129207750@qq.com

産品詳情

雙組份RTM注射機原理圖

實驗室小型雙組份RTM注射機工作原理:将樹脂、固化劑分别加入設備的樹脂罐和固化劑罐中,按設定的溫度對其進行加熱。同時開啓攪拌裝置對原料進行攪拌,開啓真空泵組對原料進行真空負壓除氣泡處理。

經預處理完成的樹脂和固化劑,通過由伺服電機驅動的兩個計量泵,按設定的比例和流量輸送到混合頭,在混合頭處混合均勻後,通過管路連接,向RTM模具的進膠口注射輸出。模具的出膠口連接真空泵組,通過真空負壓抽取模具中的空氣,避免氣泡留存。同時吸引樹脂向前浸潤輔助注膠。在出膠口與真空泵組之間加裝樹脂收集罐,以防止樹脂被吸入真空泵組,造成損壞。

注膠完成後,将模具加熱,待固化成型後,開模取出制品即可。在注膠完成的同時,需按下注射機的“清洗”鍵,清洗劑罐中的高壓液體和氣體,将對混合頭部分進行高壓霧化清洗,以備下次繼續使用。

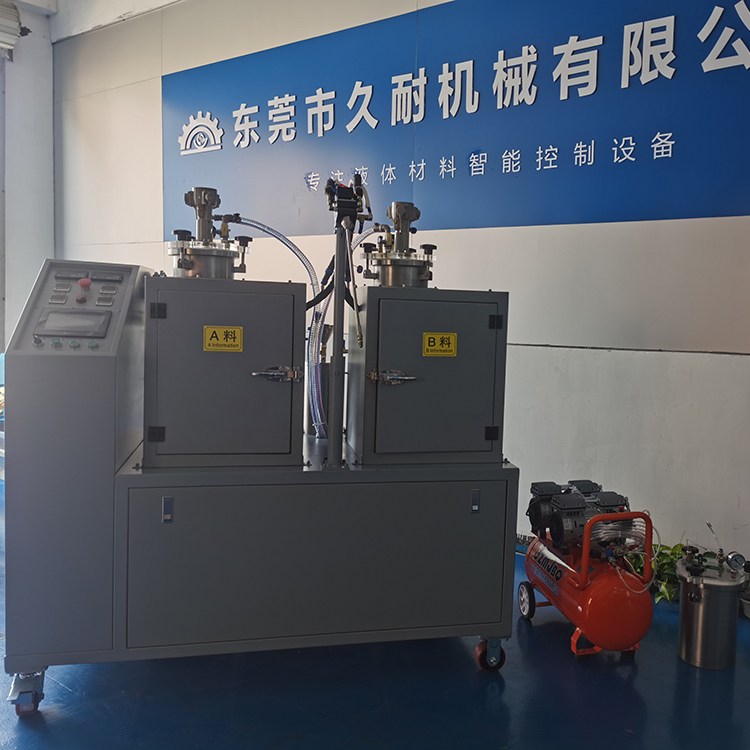

實驗室小型RTM注射機

實驗室小型雙組份RTM注射機主要技術參數:

1.控制系統:PLC控制器+彩色觸摸屏,操作簡單智能,各項工作參數可自行設定;

2.供料系統:10L*2(可定制),SUS304不鏽鋼材質,帶加熱恒溫功能,加熱溫度室溫至100℃;

3.計量系統:伺服電機驅動高精密齒輪計量泵浦,計量誤差≤±1%;

4.混合系統:靜态螺旋混合,保證混合均勻;

5.混合比例:1:1-3:1(可定制)可直接在PLC觸摸屏上設定和調整;

6.注膠流量定制爲:1000cc/min(可定制),範圍内可調,直接在PLC觸摸屏上設定和調整;

7.注射壓力:0-1MPa之間(可定制);

8.真空系統:旋片式超靜音真空泵,用于料罐内的原料真空脫泡;

9.溫控系統:精密溫控監測調節,溫控範圍室溫—100℃内可調;

10.氣壓系統:台灣氣動元器件,保證長期穩定使用;

11.加裝低液位傳感器,缺料時自動報警提醒提示;

12.攪拌功能:A、B料罐均帶氣動調速攪拌裝置,攪拌速度100rpm内可調,攪拌防沉澱及保證料罐内原料溫度的均勻;

13.壓力監測功能:A、B料計量系統配備有壓力傳感器,壓力異常或超限時自動報警;

14.自動清洗功能:采用高壓霧化,三段式一鍵自動清洗;

15.自動報警功能:設備異常自動報警提示,并在觸摸屏上實時顯示故障原因

16.适用樹脂:雙組份或單組份液體樹脂,不填加粉末填充物,混合比1:1-3:1之間(可定制),加熱溫度室溫至100℃,樹脂粘度小于5000mPa.s;
